纖維濾布轉盤過濾器是目前世界上先進的過濾器之一，目前在全世界已經在許多污水廠采用該項技術。濾布轉盤過濾器的處理效果好，出水水質好，出水水質穩定，設備運行可靠，自動化程度高。是理想的中水回用工藝過濾系統和污水提標改造項目的上選設備。

纖維濾布轉盤過濾器主要用于冷卻循環水處理、廢水的深度處理后回用。作為冷卻水、循環水過濾后回用:進水水質SS≤80mglL以下，出水水質SS≤10mgL。用于污水的深度處理，設置于常規活性污泥法、延時曝氣法、SBR系統、氧化溝系統、滴濾池系統、氧化塘系統之后，可用于以下領域：①去除總懸浮固體 ②結合投加藥劑可去除磷 ③可去除重金屬等。

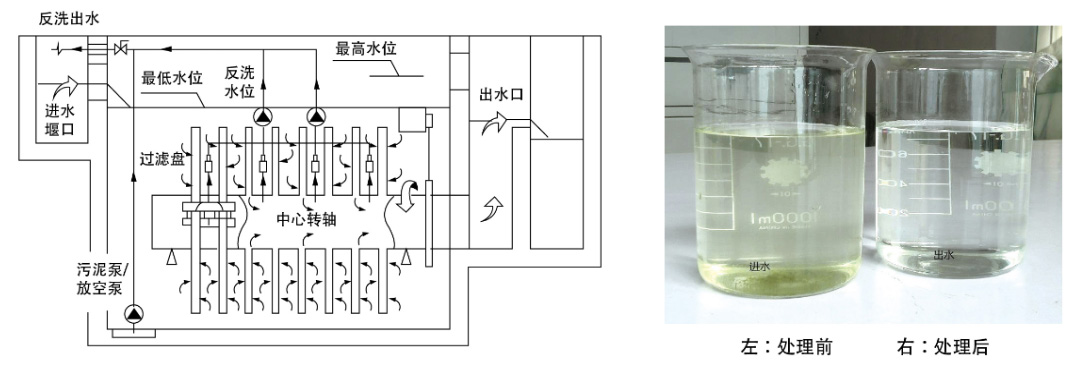

工作流程圖

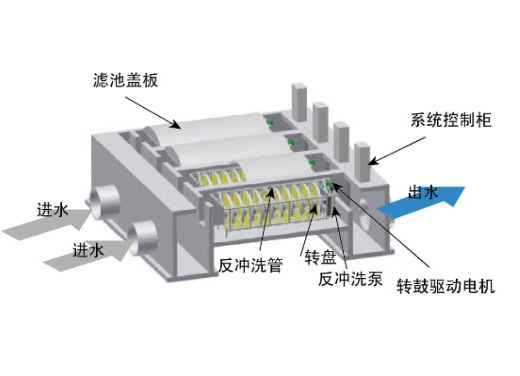

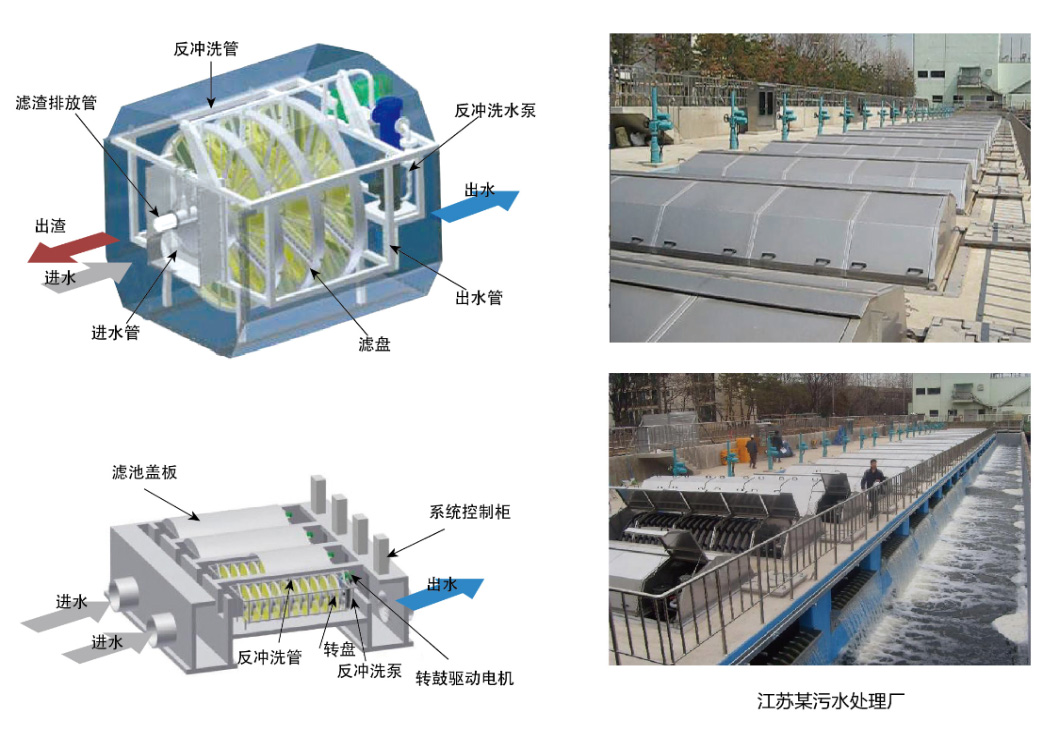

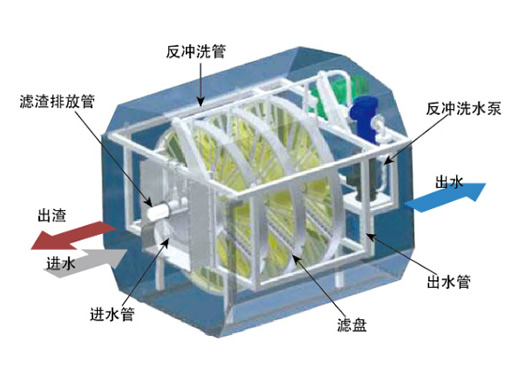

纖維轉盤的濾池結構

纖維轉盤濾池工藝運行方式
纖維轉盤濾池的運行狀態包括:靜態過濾過程、負壓反沖洗過程、排泥過程。

靜態過濾過程:污水重力流進入濾池，濾池中設有擋板消能設施。污水通過濾布過濾，過濾液通過中空管收集，重力流通過溢流槽排出濾池。整個過程為連續。負壓反位逐漸升高。通過測壓監測裝置檢測池內的水位高度。當該水位達到反洗設定值(高水位)時，PLC即可啟動反抽吸泵，開始反沖洗過程。反洗時，濾池可連續過濾。過濾期間，濾盤處于靜態，有利于污泥的池底沉積。反洗期間，濾盤以1轉/分的速度旋轉。抽吸泵負壓抽吸濾布表面，吸除濾布上積聚的污泥顆粒，濾盤內的水被同時抽吸，水自里向外對濾布起清洗作用，并排出反洗過的水。抽洗面積僅占全濾盤面積的1%。反沖洗過程為間歇。

排泥過程，纖維轉盤濾池的濾盤下設有斗形池底，有利于池底污泥的收集。污泥池底沉積減少了濾布上的污泥量，可延長過濾時間，減少反洗水量。經過一設定的時間段，PLC啟動排泥泵，通過池底排泥管路將污泥回流至污水預處理構筑物。

纖維轉盤濾池電控系統

1、電控系統采用現代化的可編程控制器PLC作為程序控制系統的核心。使濾布的反沖洗，污泥的排放實現自動化控制。系統的電控核心部件編程控制器及觸摸屏，質量可靠，性能優良，適應環境能力強，抗干擾性能好，是中水處理設備的理想控制系統。

2、系統設有手動和自動兩種方式，自動方式下，操作人員根據需要調整好反洗間隔時間，設備即可按照PLC預先設定的程序(按時間、液位控制）進行工作;手動方式僅在設備調試或檢修時使用，實現閥、泵、濾盤電機的手動控制，并可操作相應的一個鍵完成停機前反洗功能或清池功能或停機防凍功能。

3、可根據用戶要求選配以太網接口或DP接口的通訊接口模塊，能實現與工廠主站的數據傳送。

4、手動和自動方式選擇、參數設置、狀態指示、按鍵操作均在觸摸屏上完成;由初始界面選擇進入相應的界面，點擊相應按鍵完成相應的操作功能。

5、觸摸屏系統具有故障報警提示功能;對閥的開、關不到位，檢測對泵和濾盤電機的過流、過載，檢測有故障信息并產生聲光報警。

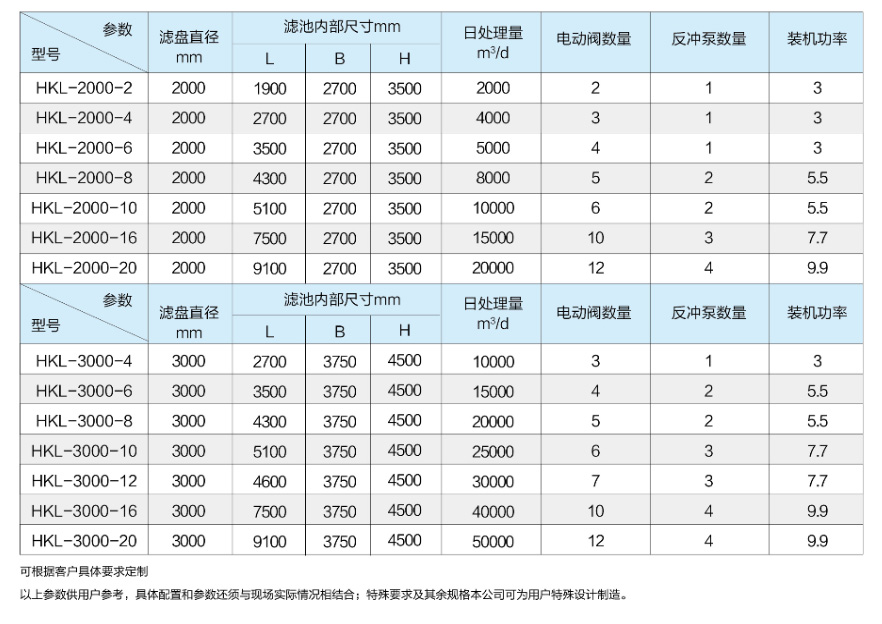

全浸沒式纖維轉盤過濾器設備性能參數及池體主要尺寸
